Comme promis dans le dernier article, voici les images de l’installation que JPMM a fait pour José Utiel. Il en parle déjà bien dans son billet sur Facebook.
Les équipements domotiques en jeu sont les suivants :
- Jeedom, via des commandes HTTP et Z-wave :
- la lumière
- le lit motorisé (monter et descendre la tête et les pieds du lit)
- Wifi Power (WP-Panel SW8), pilote le fauteuil coquille
- le dossier
- les pieds
- l’inclinaison
- Pictocom : logiciel de communication et de pilotage domotique
- chaque bouton des grilles peuvent être verbalisés via une synthèse vocale
- via le module IRTrans : commande les équipements infrarouge
- TV
- Radio
- via des commandes réseau
- Jeedom pour piloter le lit et la lumière
- Wifi Power pour piloter le fauteuil
- Head Pilot : logiciel de contrôle de la souris via les mouvements de la tête.
- à présent abandonné par José.
- Tobii eye tracker : logiciel de contrôle de l’ordinateur par le suivi du regard
- permet à José de commander Pictocom
Tout plein de matériel pour que José n’ai qu’à regarder un bouton pour que son fauteuil lui monte les pieds !
Derrière la simplicité d’utilisation, il y a toute une complexité mine de rien 😉
-

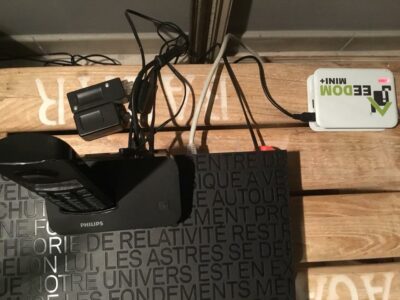

- La centrale Jeedom branchée sur la box internet.
-

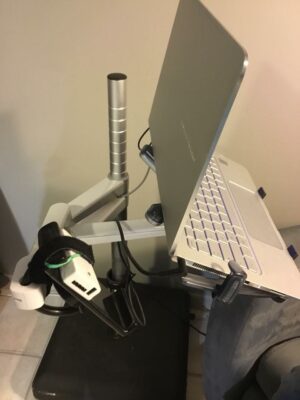

- L’ordinateur de José piloté par le regard. On voit l’IRTrans qui permet d’envoyer de l’infrarouge et de piloter la TV et la chaine Hi-Fi
-

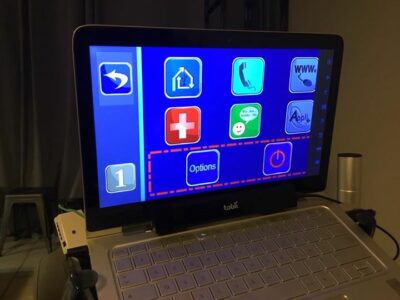

- écran d’accueil de Pictocom
-

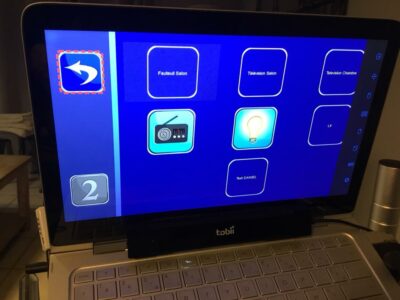

- Page de choix de la domotique
-

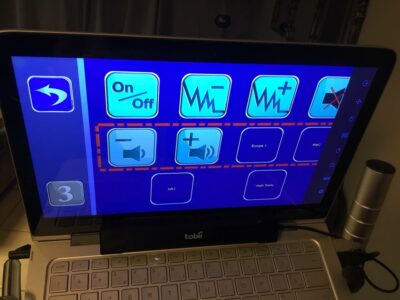

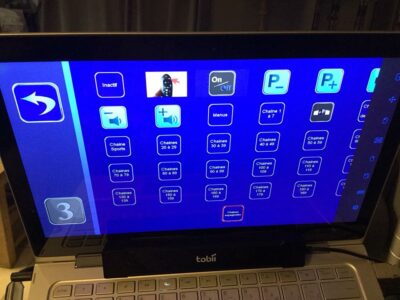

- Page de contrôle de la TV
-
- Page de contrôle de la chaîne Hi-Fi
-

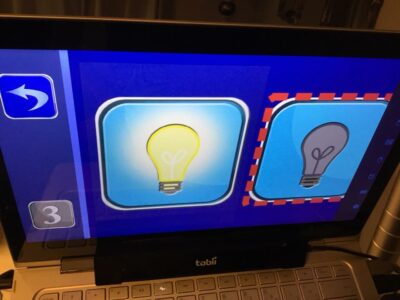

- Contrôle de la lumière
-

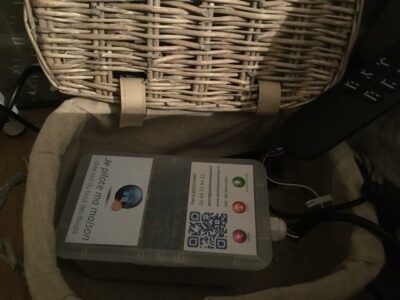

- équipement de contrôle du lit motorisé avec la télécommande permettant de prendre le relais à la main
-

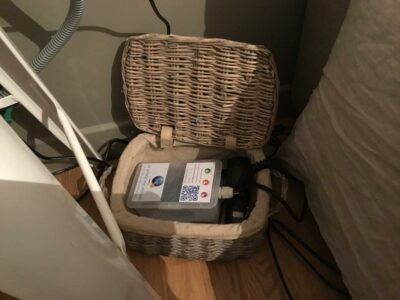

- équipement de contrôle du lit motorisé avec la télécommande permettant de prendre le relais à la main
-

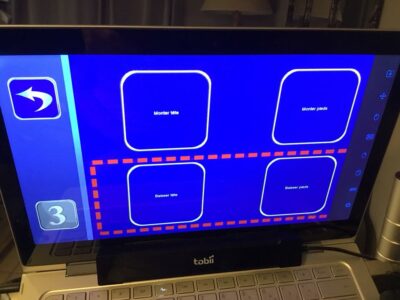

- Page de Pictocom permettant le contrôle du lit.
-

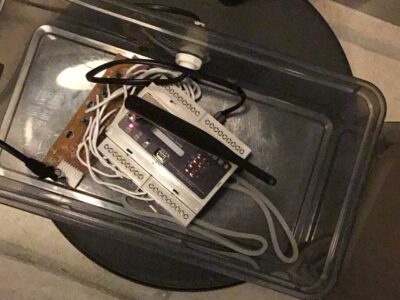

- Matériel (boîte ouverte) permettant le contrôle du fauteuil.
-

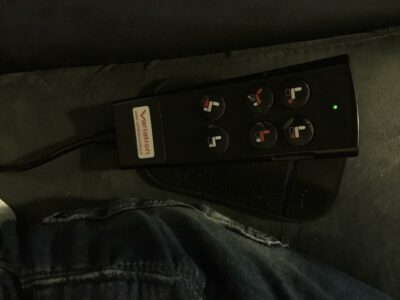

- Télécommande du fauteuil, commande manuelle
-

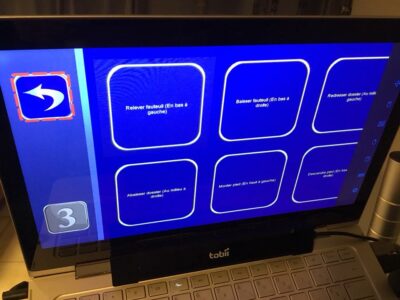

- page de Pictocom permettant de contrôler le fauteuil
